Foraj orizontal nedirijat
La XCD HDD oferim servicii profesionale de foraj orizontal nedirijat, utilizând tehnologii eficiente precum pipe jacking și percuție pneumatică, ideale pentru trasee scurte și drepte.
Forajul orizontal nedirijat este o tehnologie folosită pentru instalarea subterană a conductelor sau tuburilor, fără controlul direcției în timp real. Acest tip de foraj este utilizat în special în cazul subtraversărilor scurte și directe, unde traseul nu necesită adaptare la obstacole.
La XCD HDD, oferim două metode principale de foraj orizontal nedirijat:
Foraj orizontal nedirijat - Pipe Jacking și Percuție cu echipamente ESSIG
Pipe Jacking (împingerea mecanică a tuburilor)

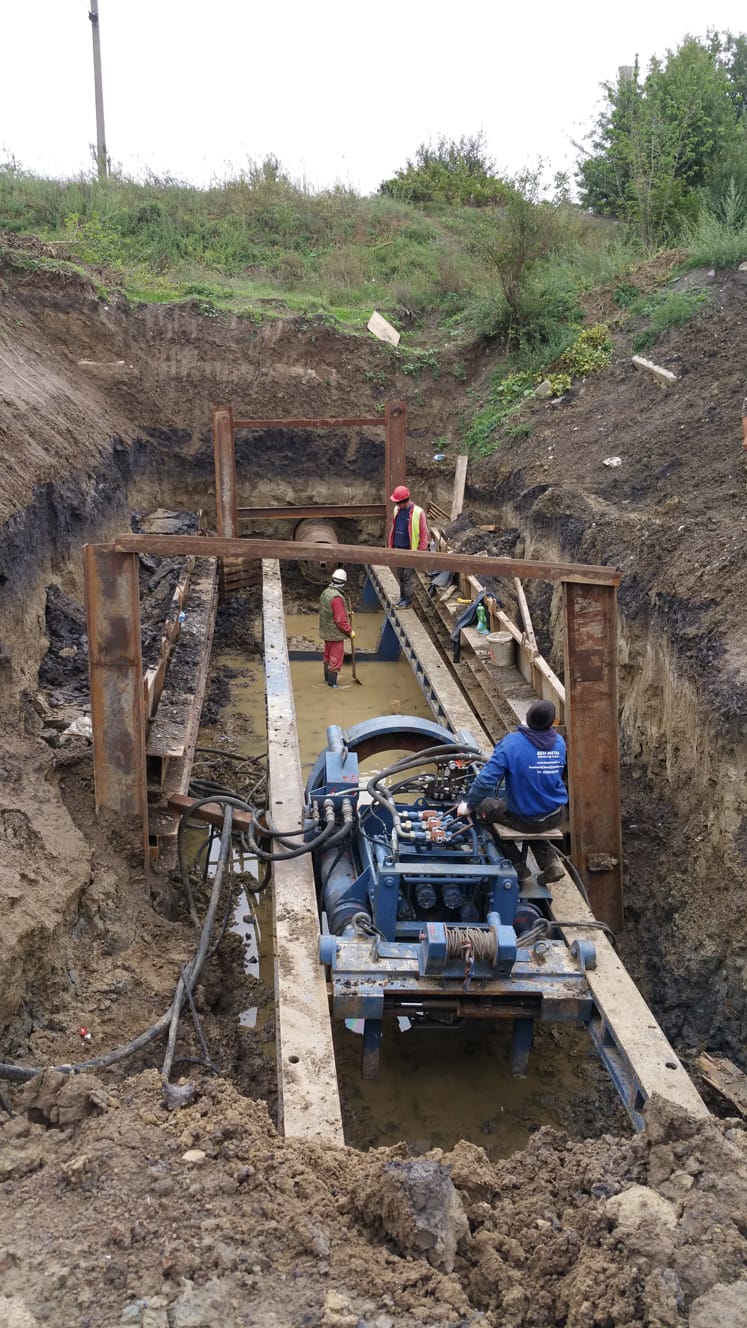

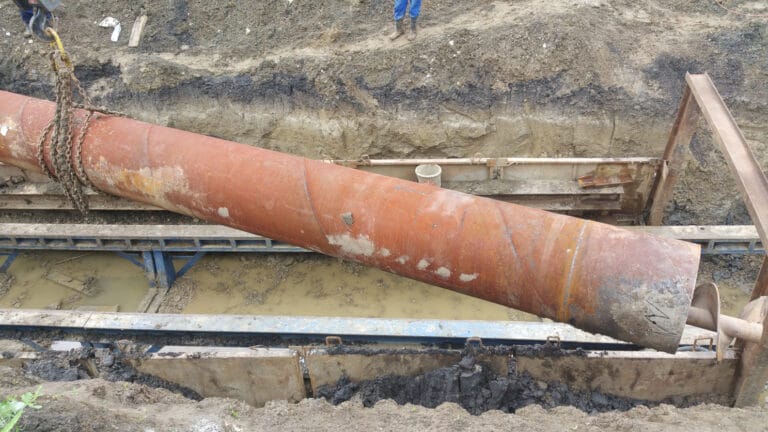

Pipe Jacking este o tehnologie de foraj orizontal nedirijat, utilizată pentru instalarea subterană a conductelor rigide prin împingere hidraulică, fără a fi necesare săpături deschise de-a lungul traseului.
Această metodă este ideală pentru subtraversări de drumuri, căi ferate sau alte infrastructuri, în proiecte unde traseul este scurt, drept și nu necesită ghidaj sau corecții de direcție în timpul execuției.
Cum funcționează Pipe Jacking-ul?
- Se realizează o groapă de lansare (camera de plecare) și una de recepție
- Conducta este introdusă în sol prin împingere cu prese hidraulice
- Capătul frontal forează solul mecanic, iar solul dislocat este evacuat
- Țevile sunt împinse secvențial, una după alta, pe măsură ce forajul avansează
Caracteristici:
- Se folosește pentru conducte din beton, ceramică sau oțel
- Potrivit pentru trasee scurte și drepte
- Nu implică ghidaj sau orientare activă a traiectoriei
- Metoda este eficientă în soluri stabile și bine caracterizate
- Lungimi tipice: până la 60–80 metri (în funcție de diametru și condiții de sol)
Avantaje:
- Fără săpături deschise de-a lungul traseului
- Timp redus de execuție față de metodele convenționale
- Impact minim asupra traficului și a infrastructurii existente
- Permite montajul de conducte de grosime și rezistență ridicată

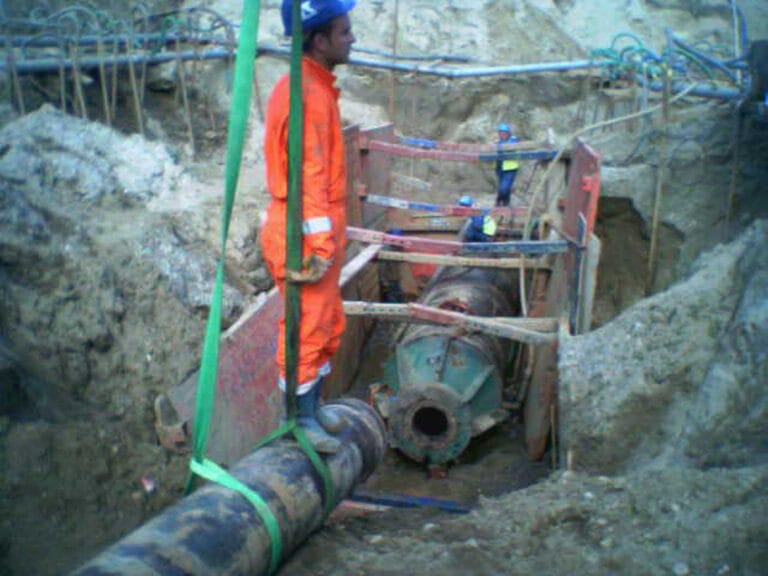

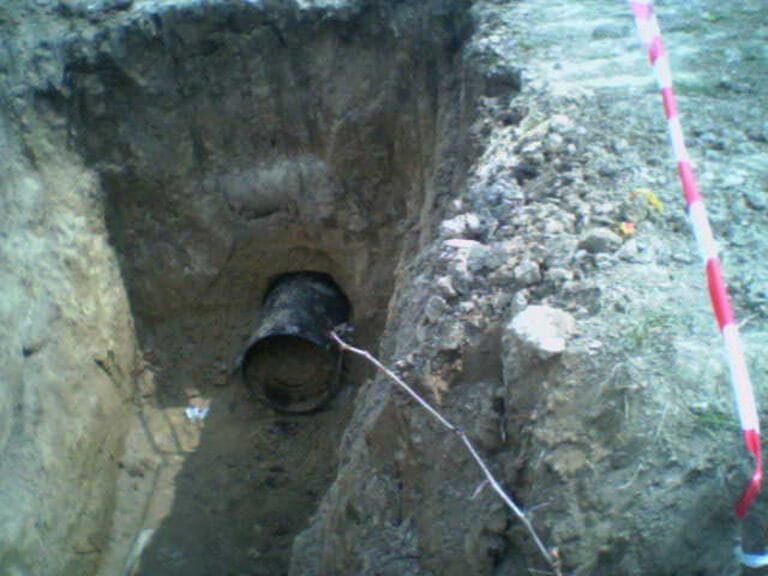

Foraj cu percuție (metodă ESSIG)

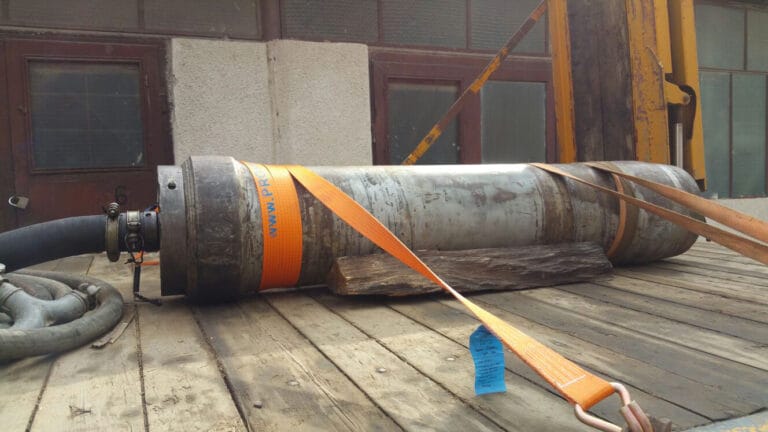

Forajul prin percuție, cunoscut și ca foraj cu berbec pneumatic (ESSIG), implică introducerea unui tub în sol cu ajutorul loviturilor mecanice repetate, generate de un echipament pneumatic robust. Acest dispozitiv funcționează independent și este prevăzut cu accesorii modulare, ceea ce îl face compatibil cu diferite diametre ale tubulaturii.
Caracteristici:
- Potrivit pentru diametre cuprinse între DN 25 – DN 1500 mm
- Potrivit pentru diametre mici și medii
- Nu implică ghidaj, deci este folosit doar pe trasee scurte și drepte
- Se utilizează un cap conic, cu berbec pneumatic (lovire repetitivă)
- Necesită o cameră de lansare și una de recepție
- Echipamentele sunt ergonomice și ușor de montat/demontat
Aplicații:
- Pozarea conductelor de apă, gaz metan, canalizare
- Introducerea tuburilor de protecție pentru rețele subterane
- Subtraversări de drumuri, căi ferate, aeroporturi, canale de irigații, depouri de tramvai, platforme industriale, reparații de poduri și podețe
Avantaje:
- Costuri reduse de execuție
- Timp scurt de realizare
- Echipamente mobile, ușor de montat și demontat
- Util pentru subtraversări rapide în spații restrânse
Limite:
- Precizie limitată (nu se poate controla traiectoria)
- Nu este recomandat în soluri cu pietre mari sau în terenuri instabile
Când se recomandă forajul nedirijat?
- Subtraversări de drumuri comunale sau platforme industriale
- Rețele de canalizare gravitațională sau drenaj
- Montarea rapidă de țevi în proiecte de mică anvergură
- Situații unde tehnologia HDD (foraj dirijat) nu este necesară sau este prea costisitoare
De ce XCD HDD?
- Utilaje specializate ESSIG și prese hidraulice Pipe Jacking
- Experiență dovedită în execuția forajelor nedirijate
- Rapiditate și eficiență în execuția subtraversărilor simple
- Adaptare la condițiile de teren și la nevoile clientului

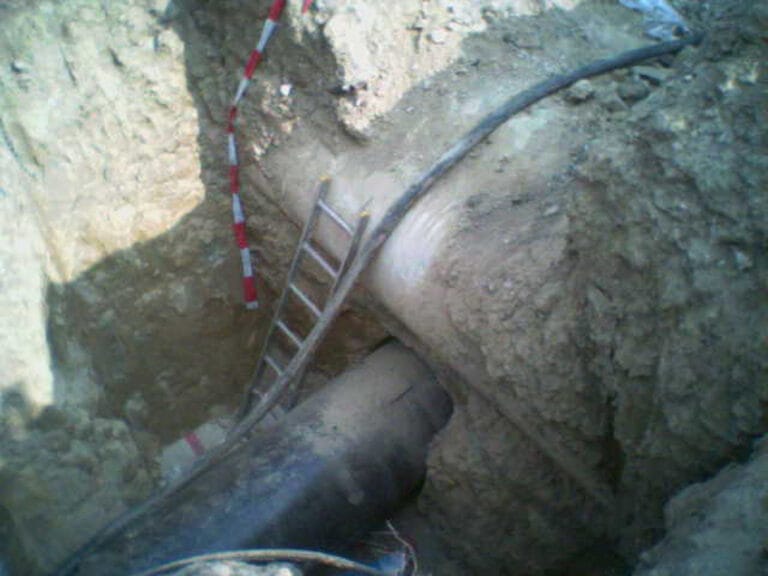

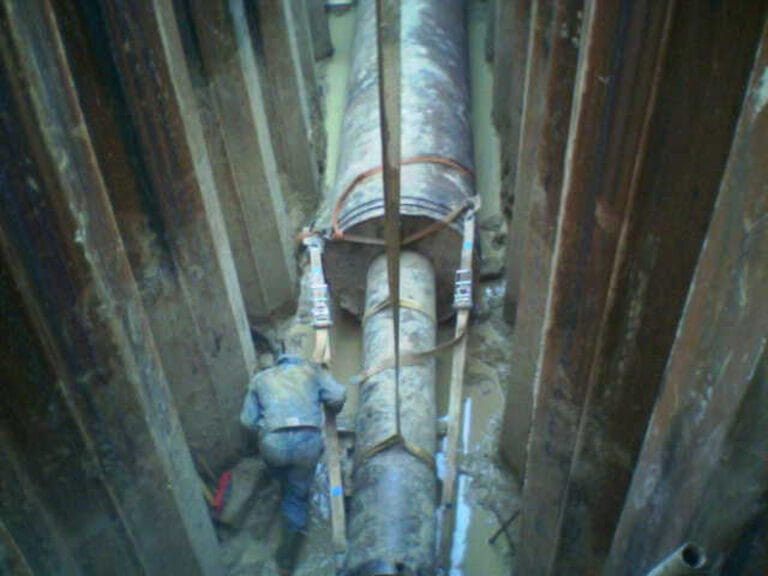

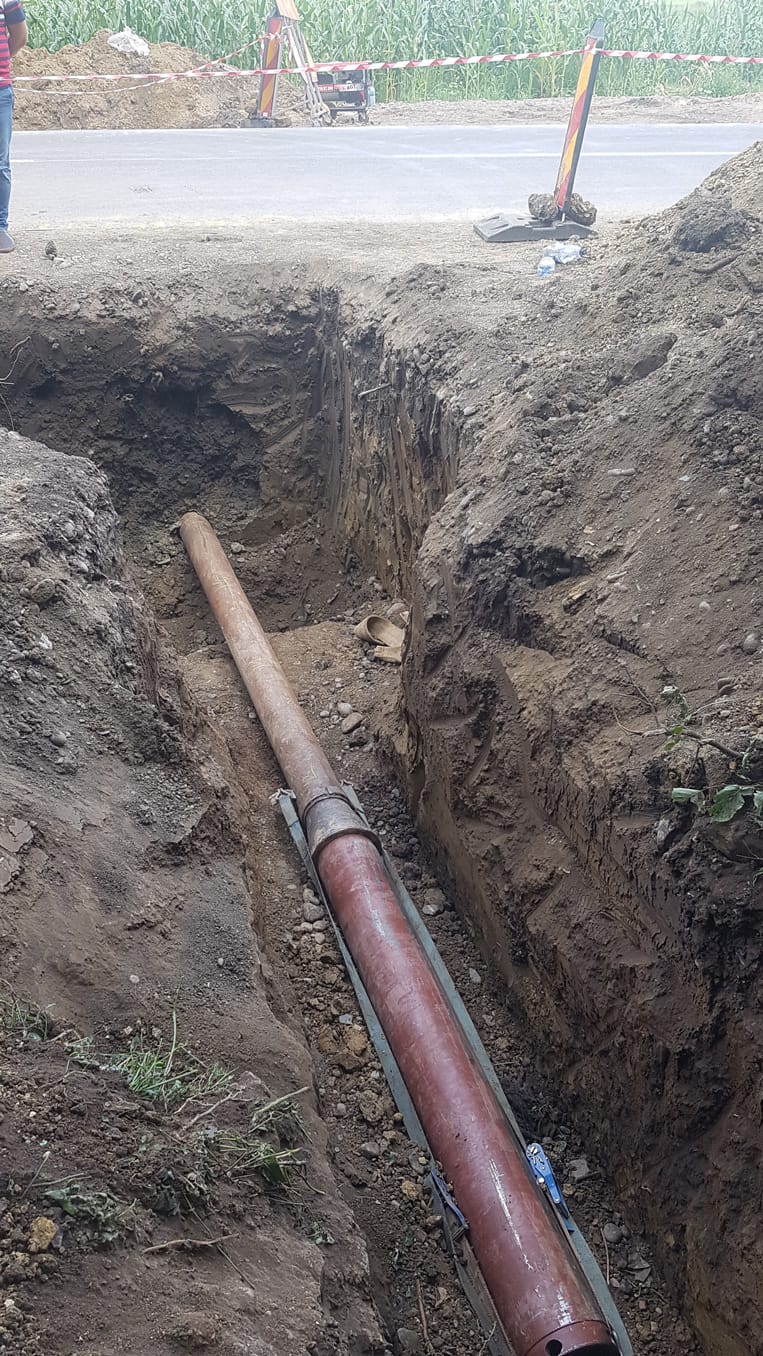

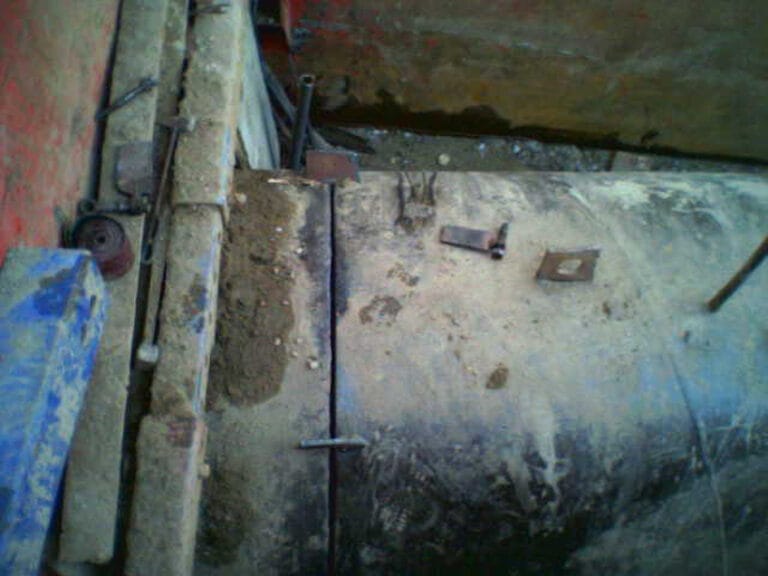

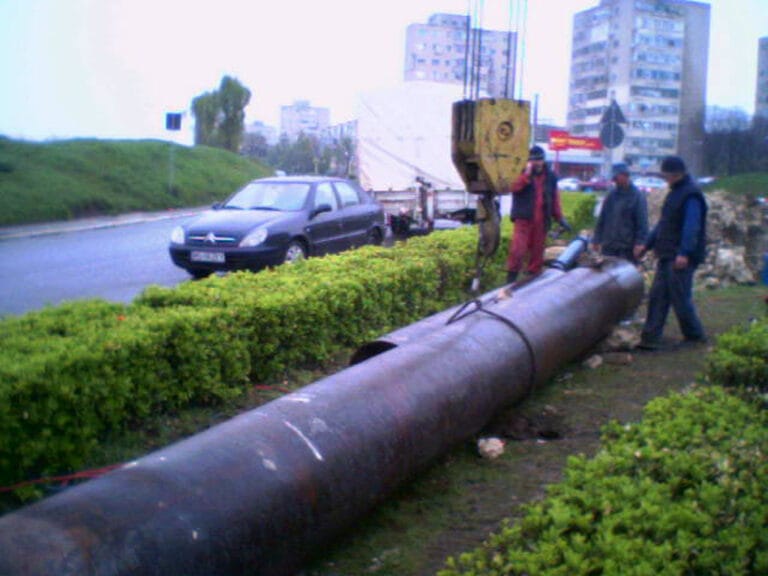

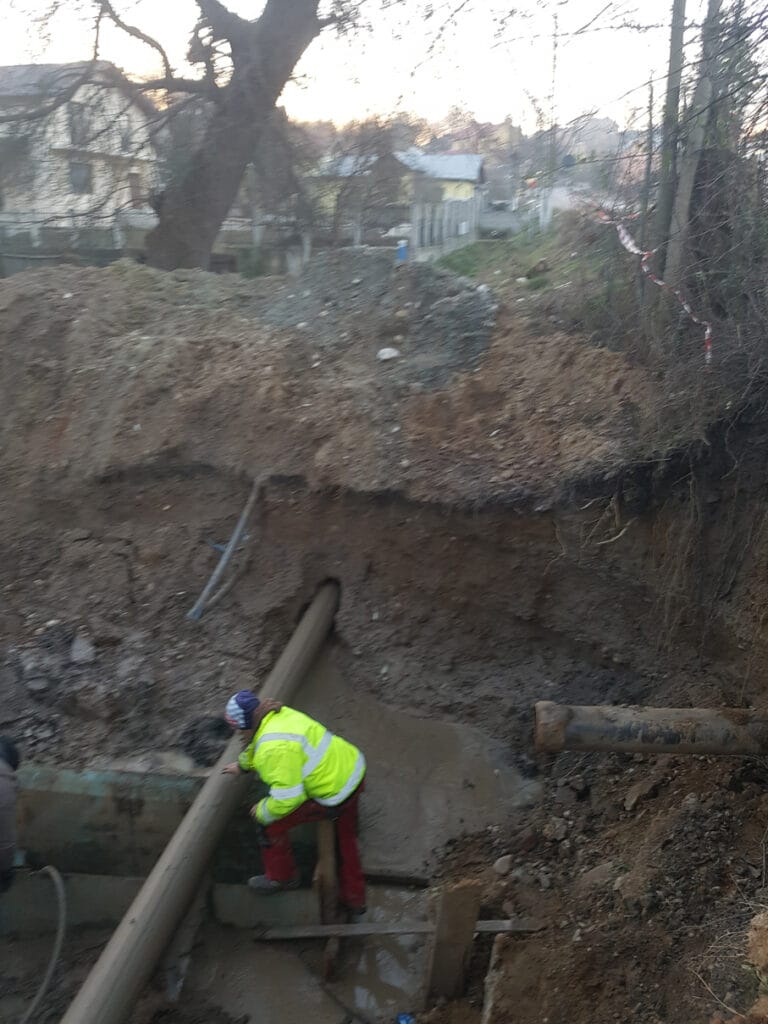

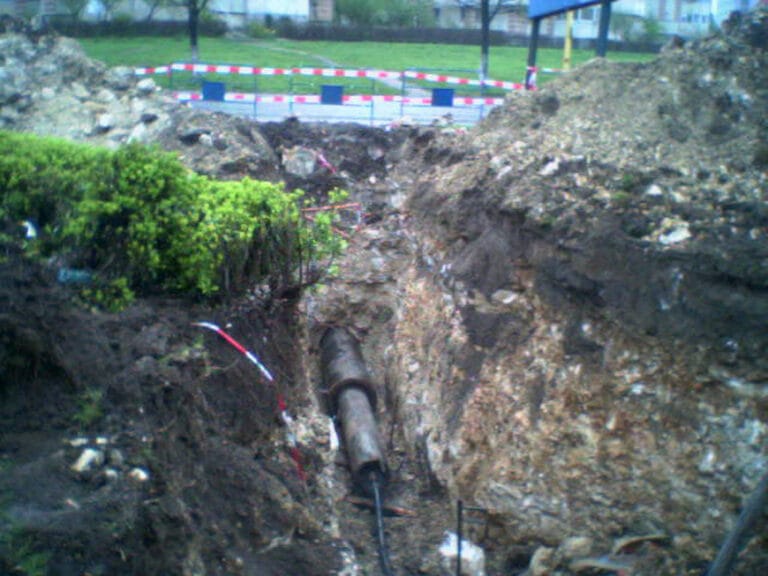

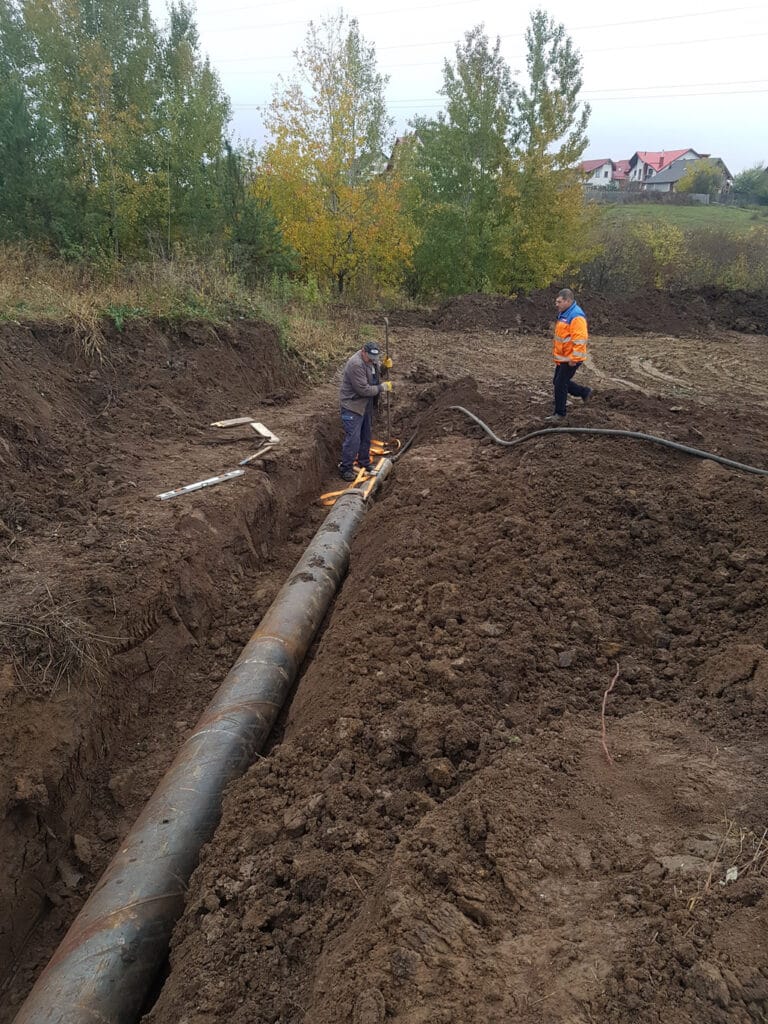

Album

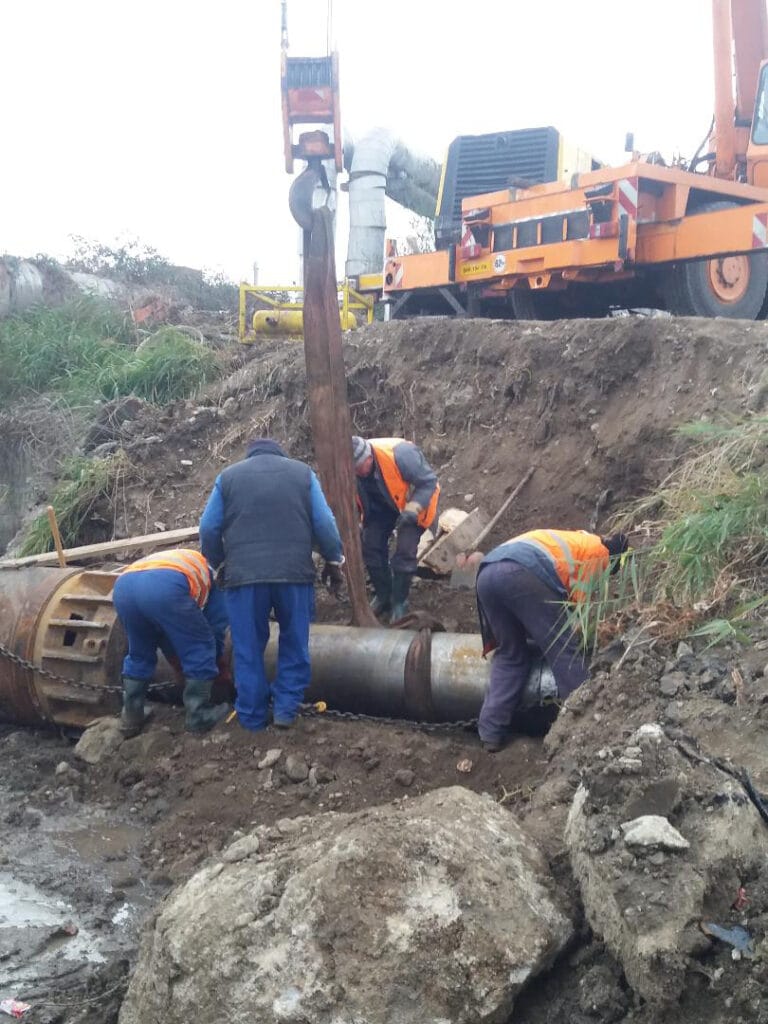

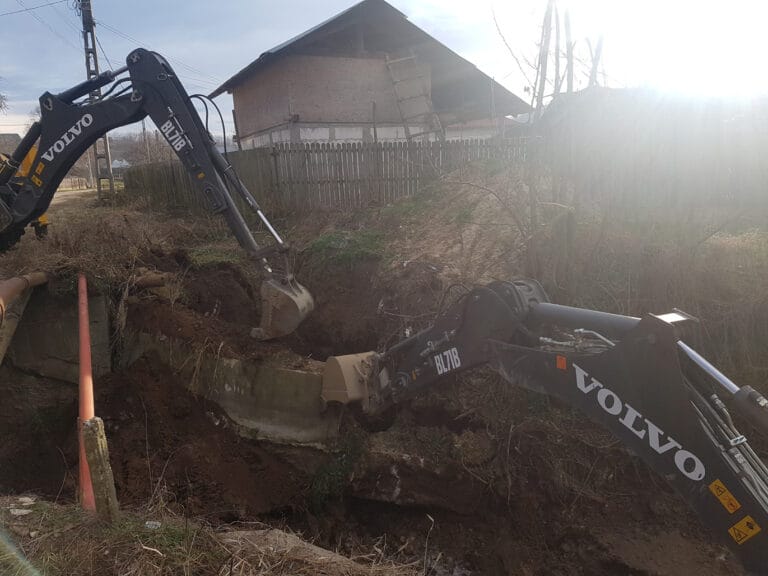

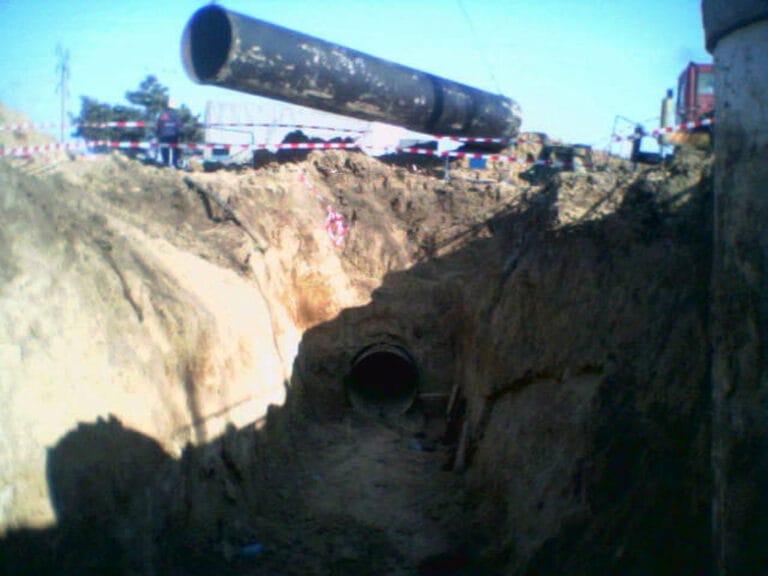

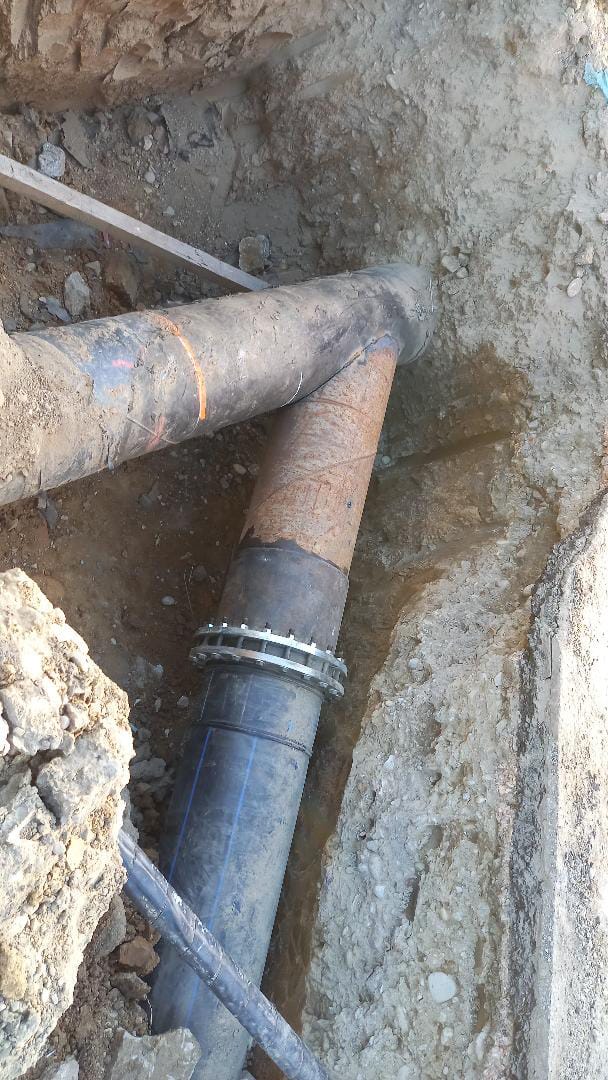

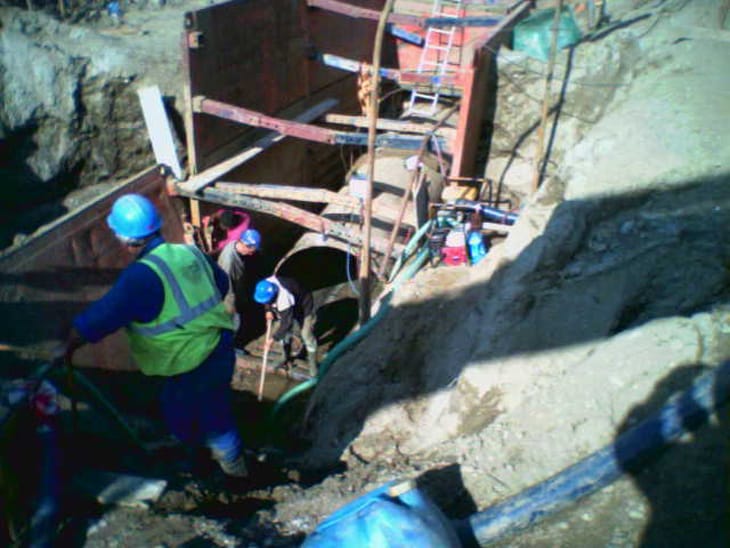

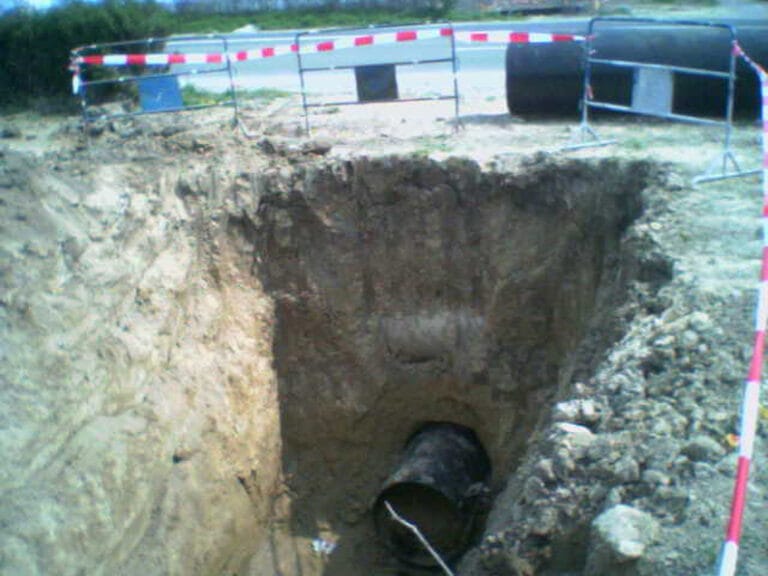

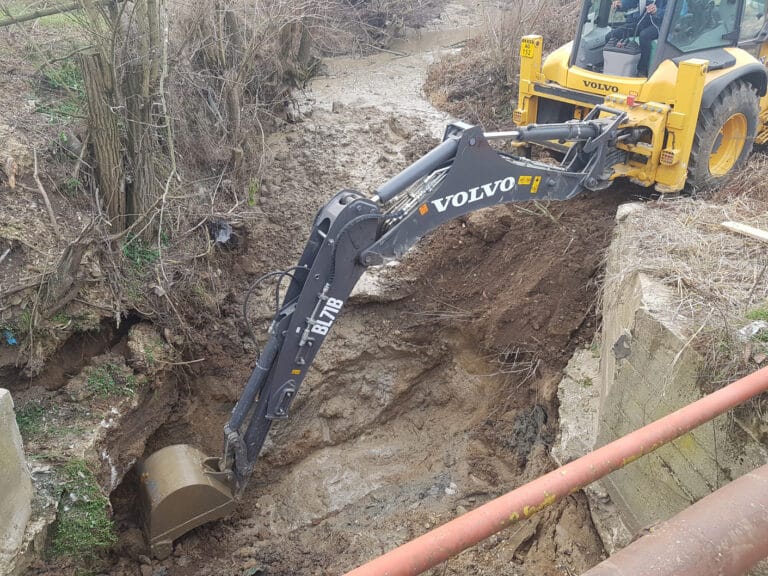

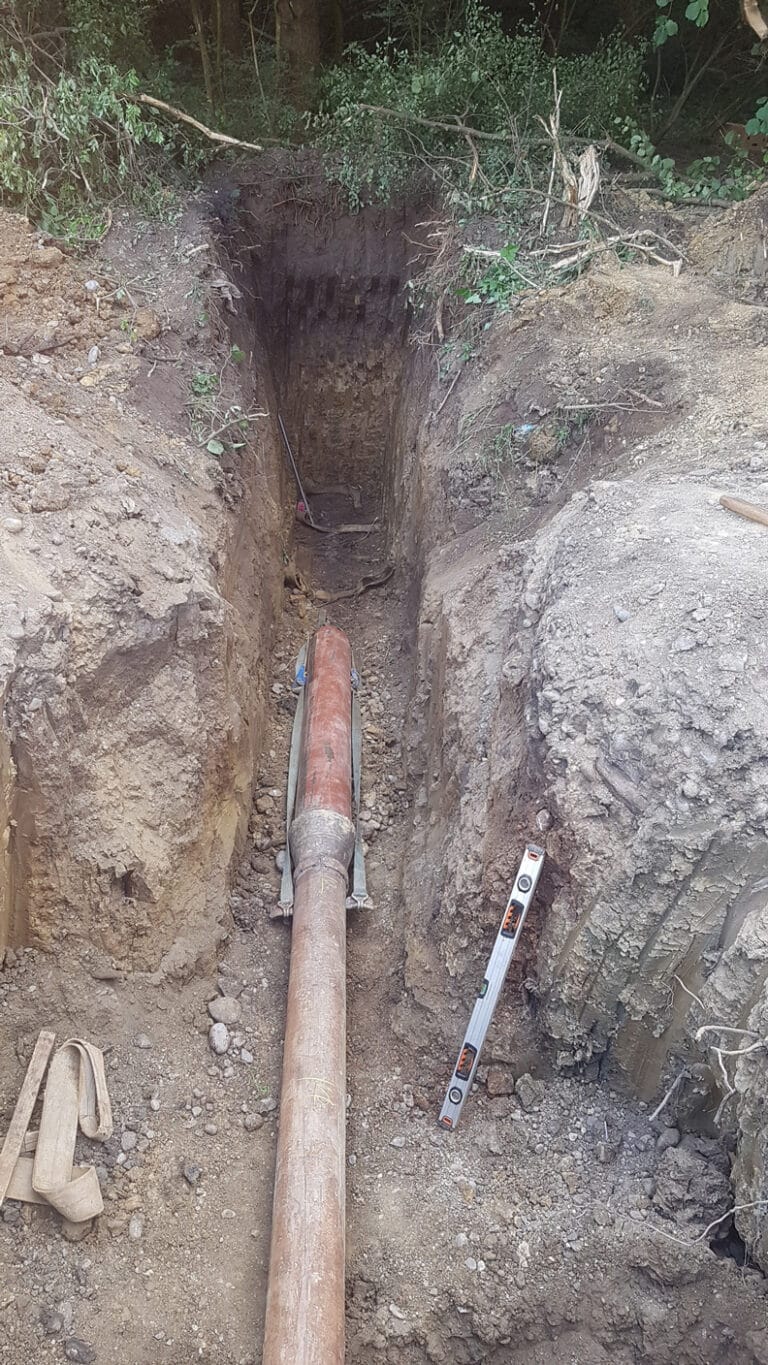

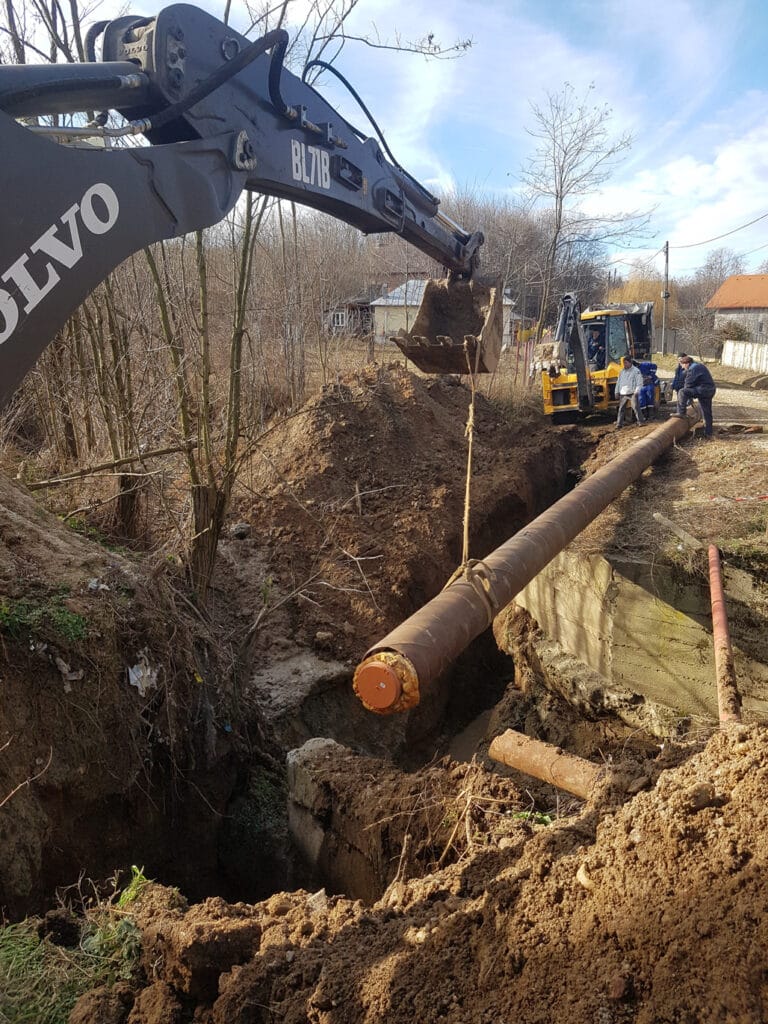

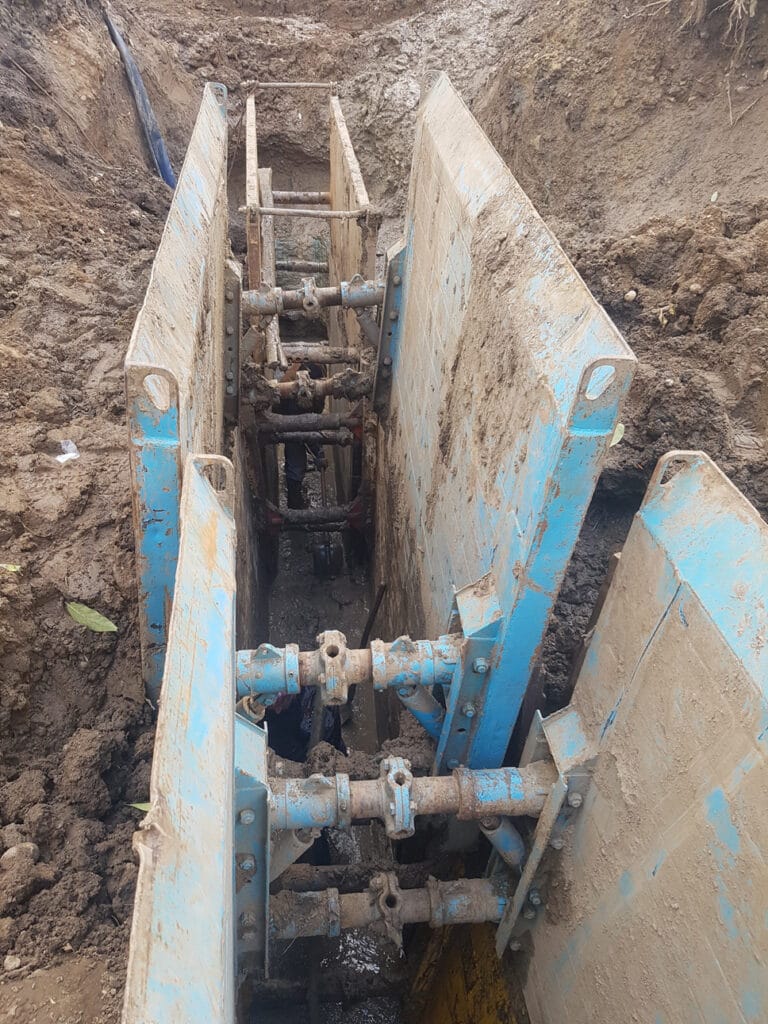

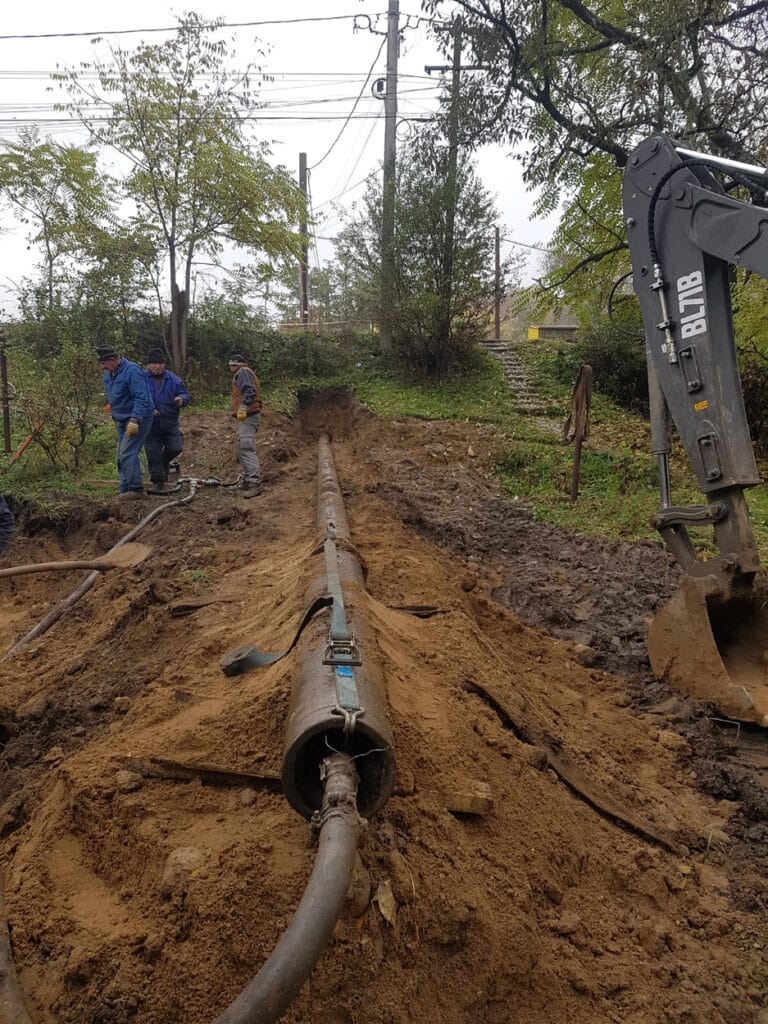

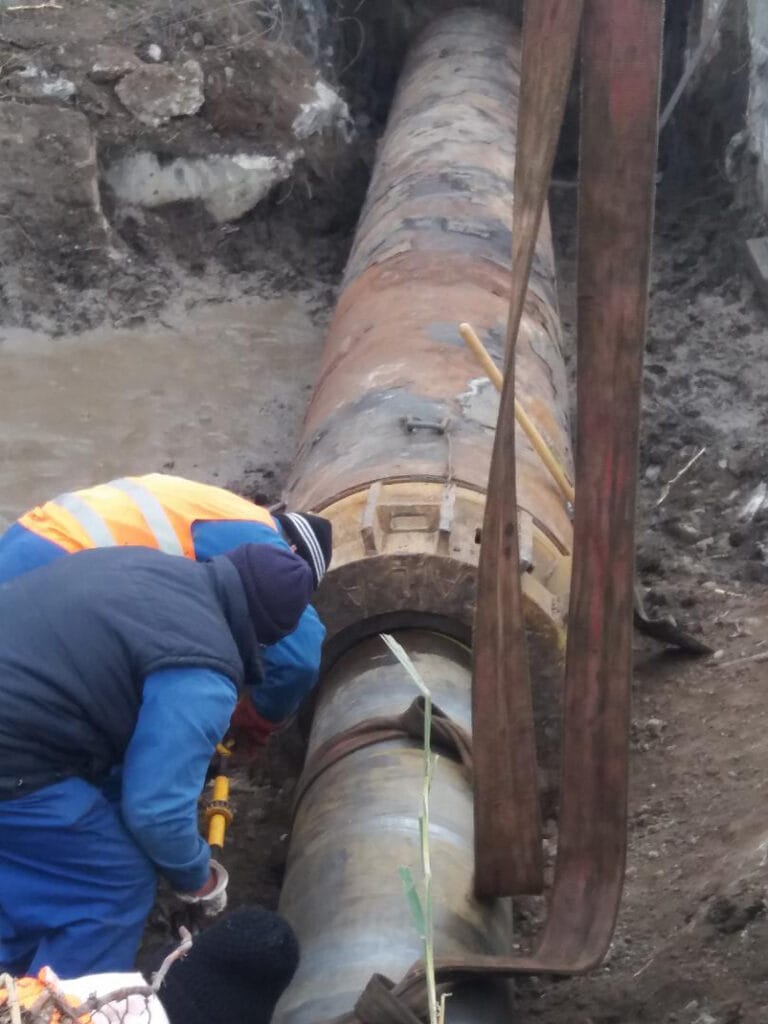

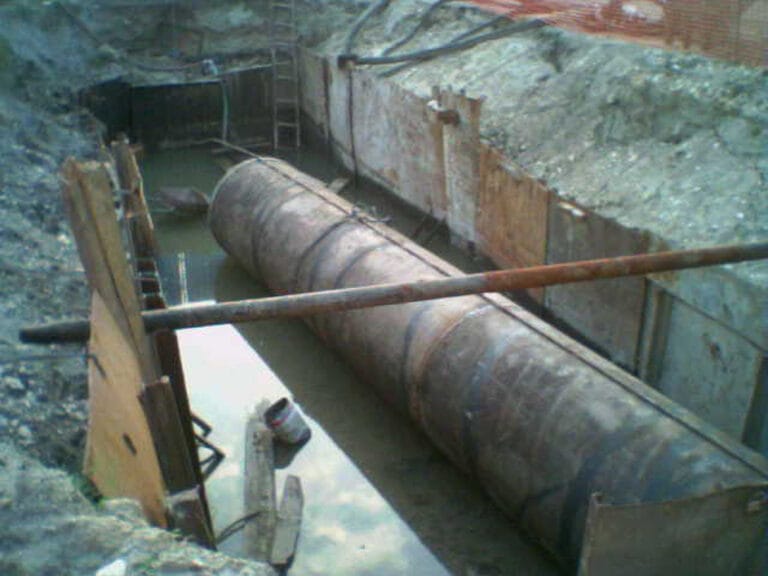

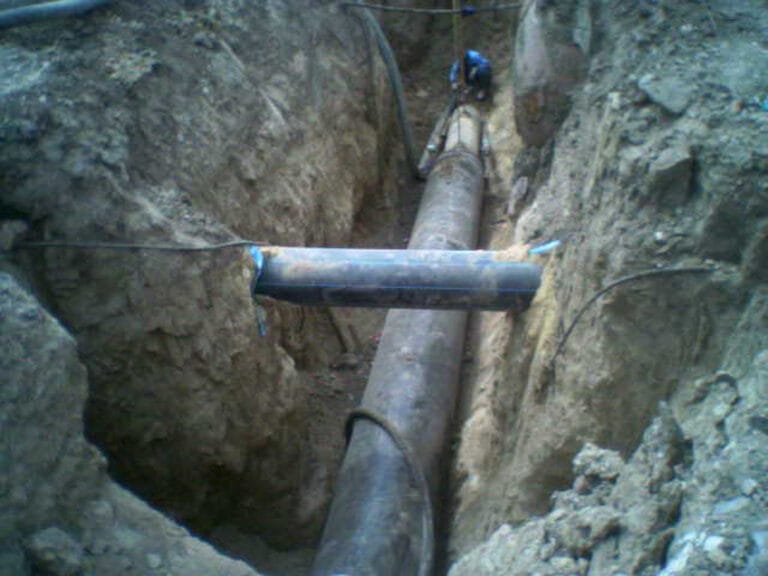

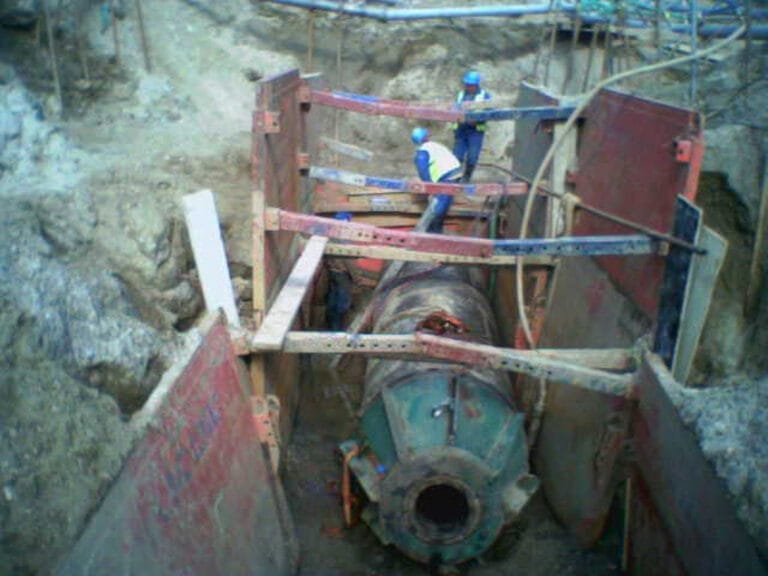

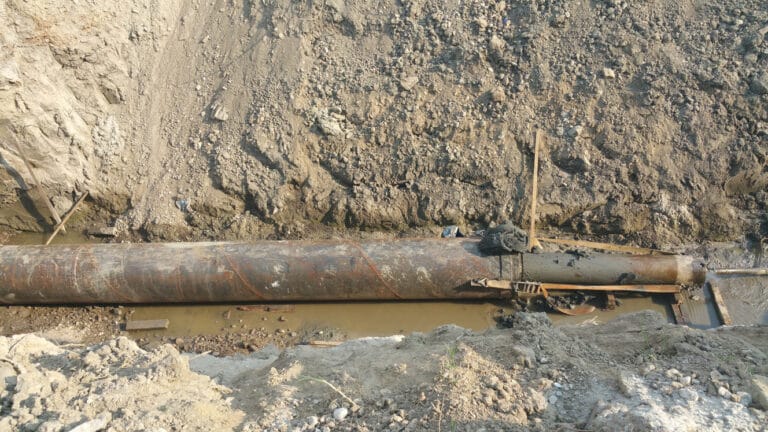

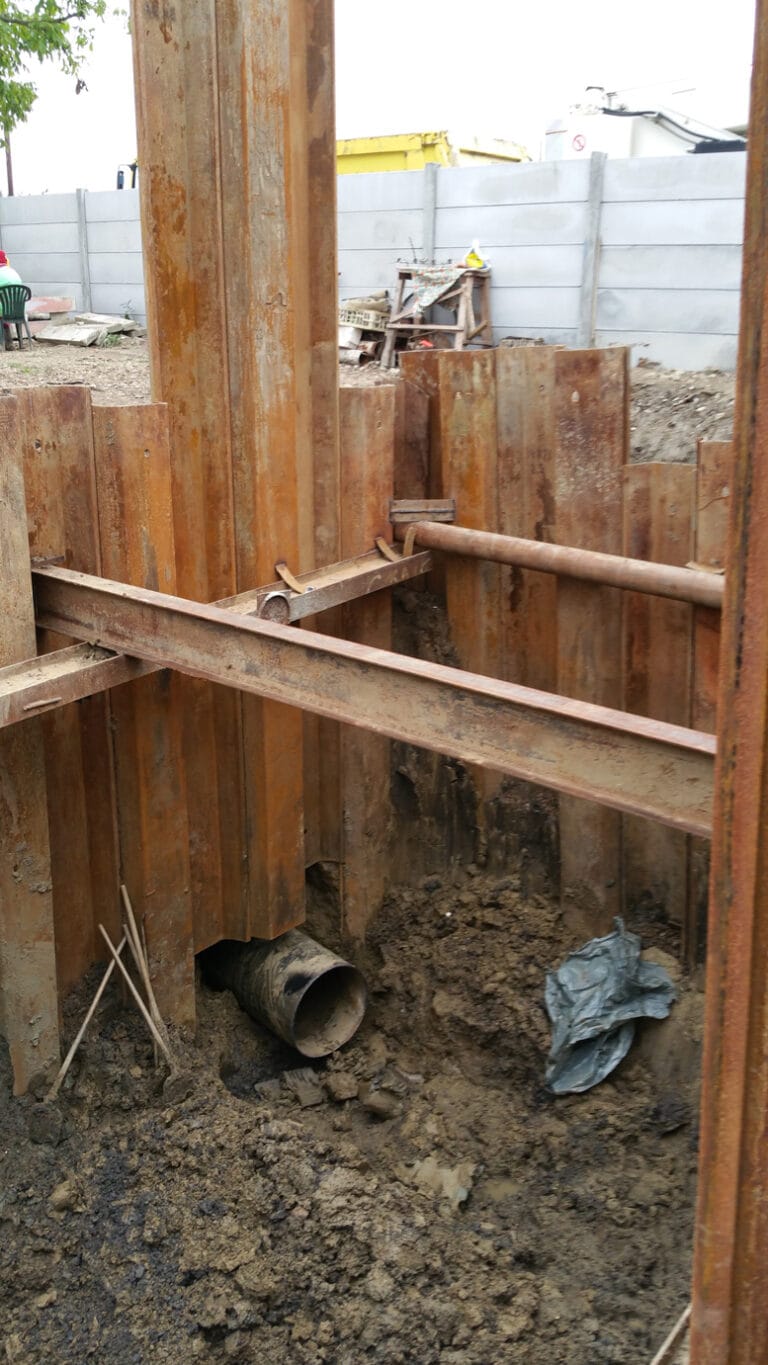

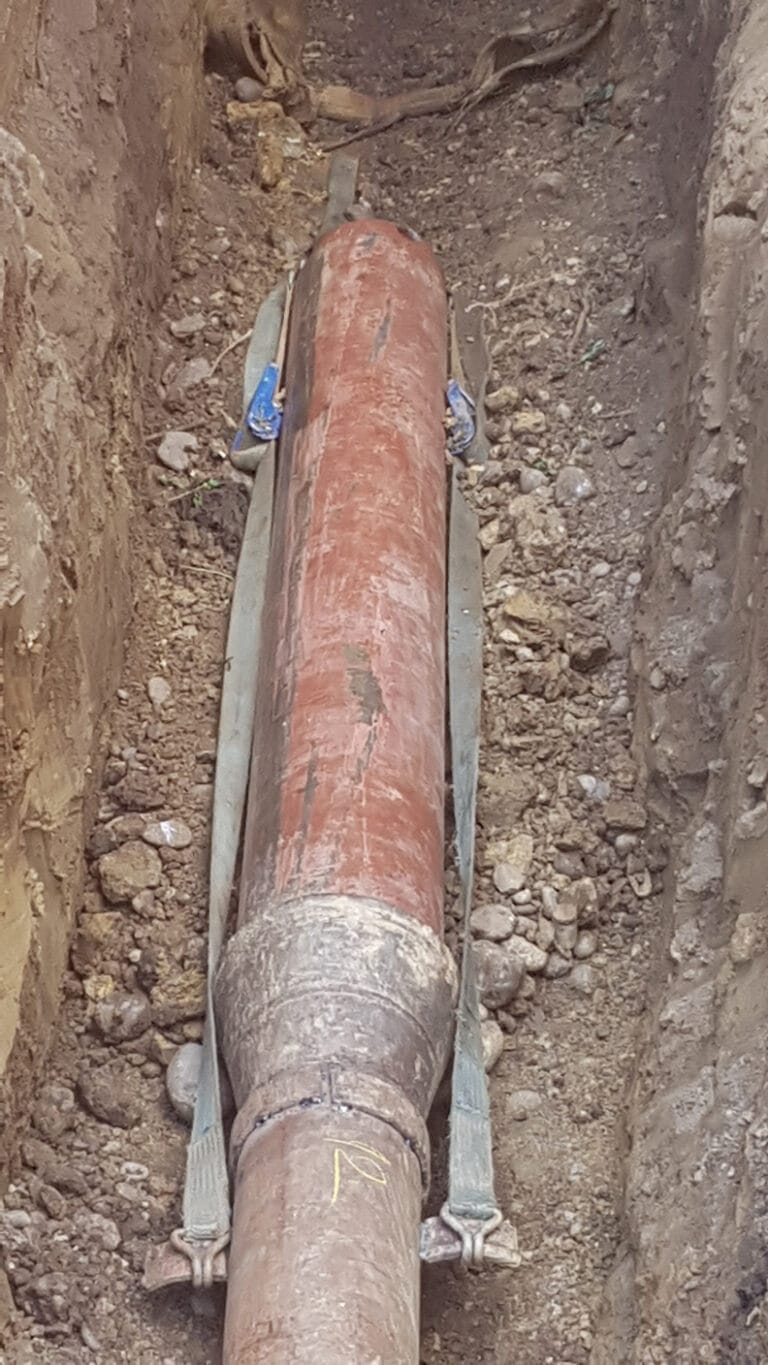

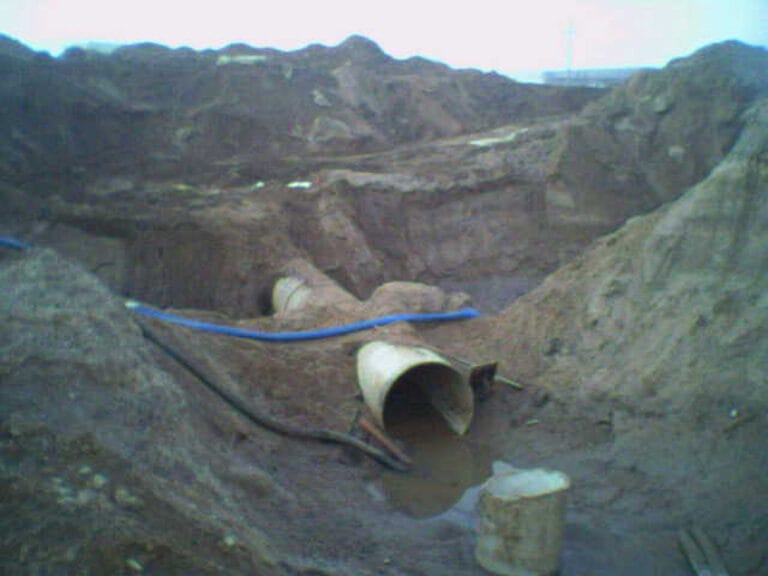

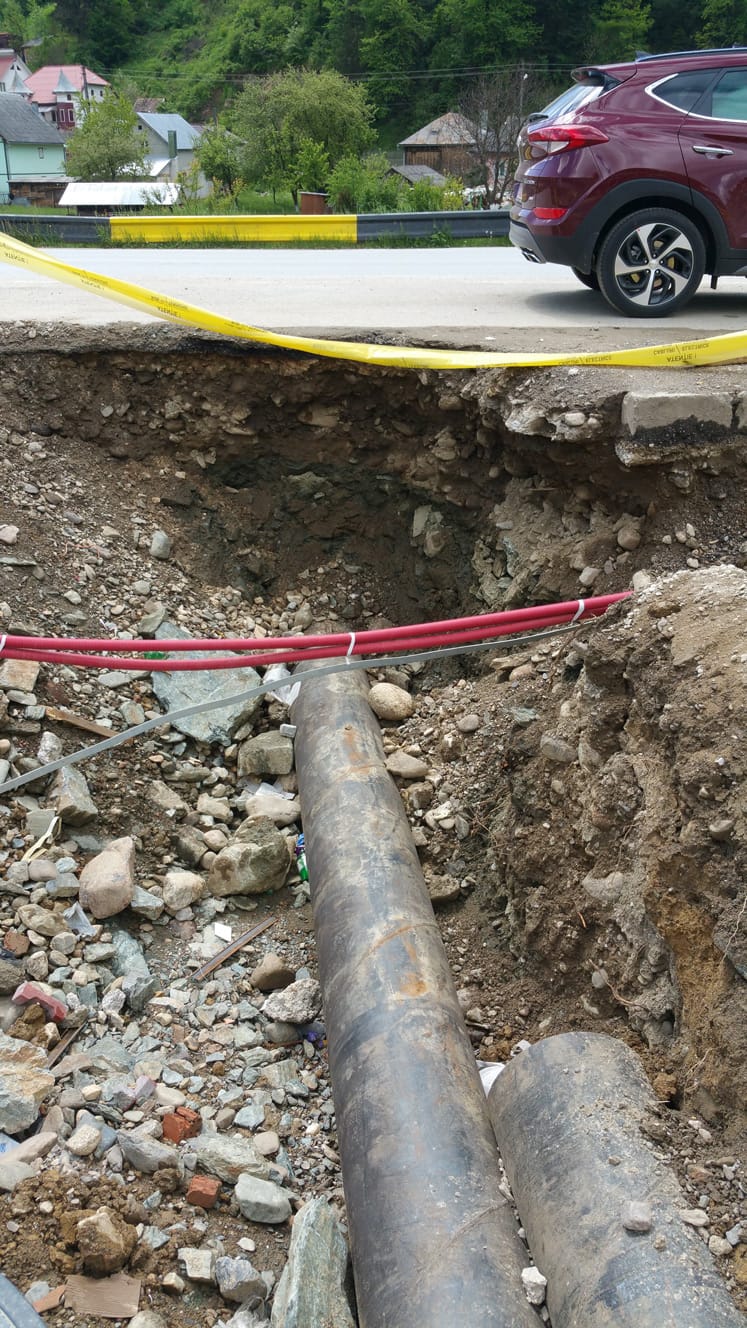

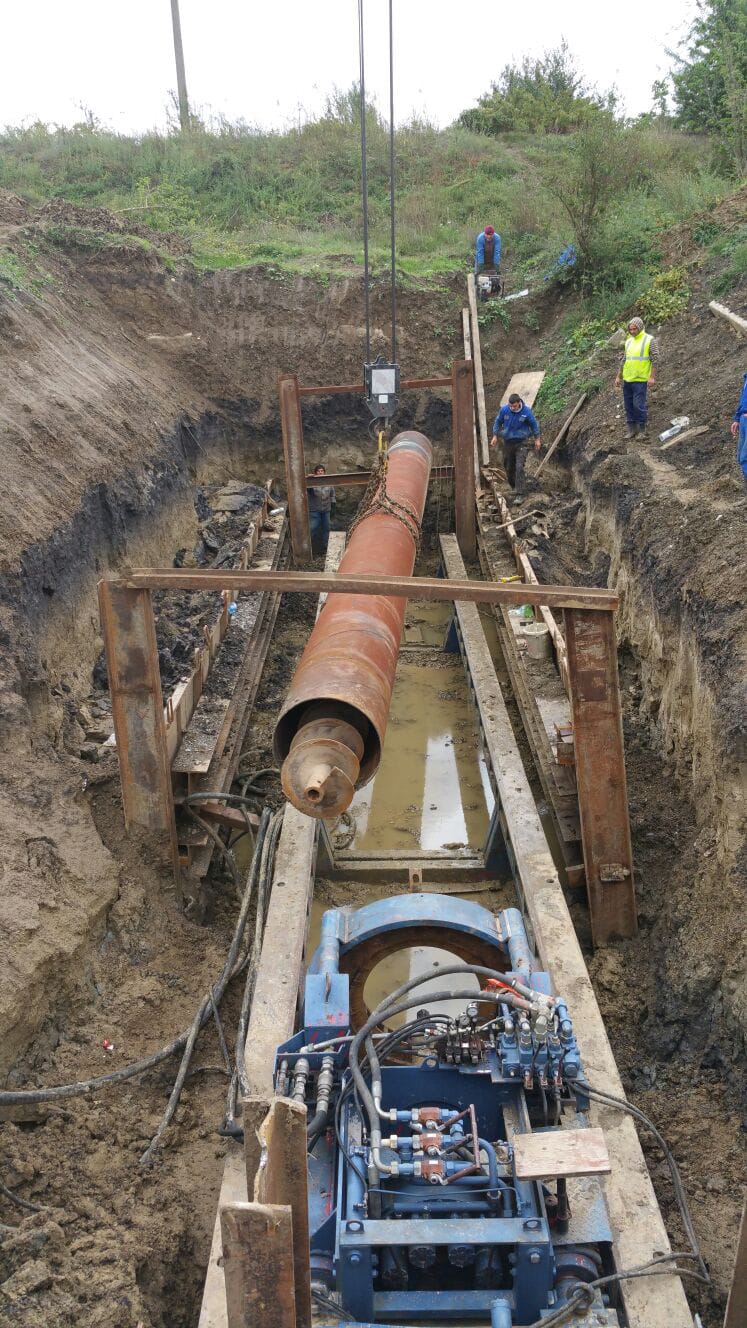

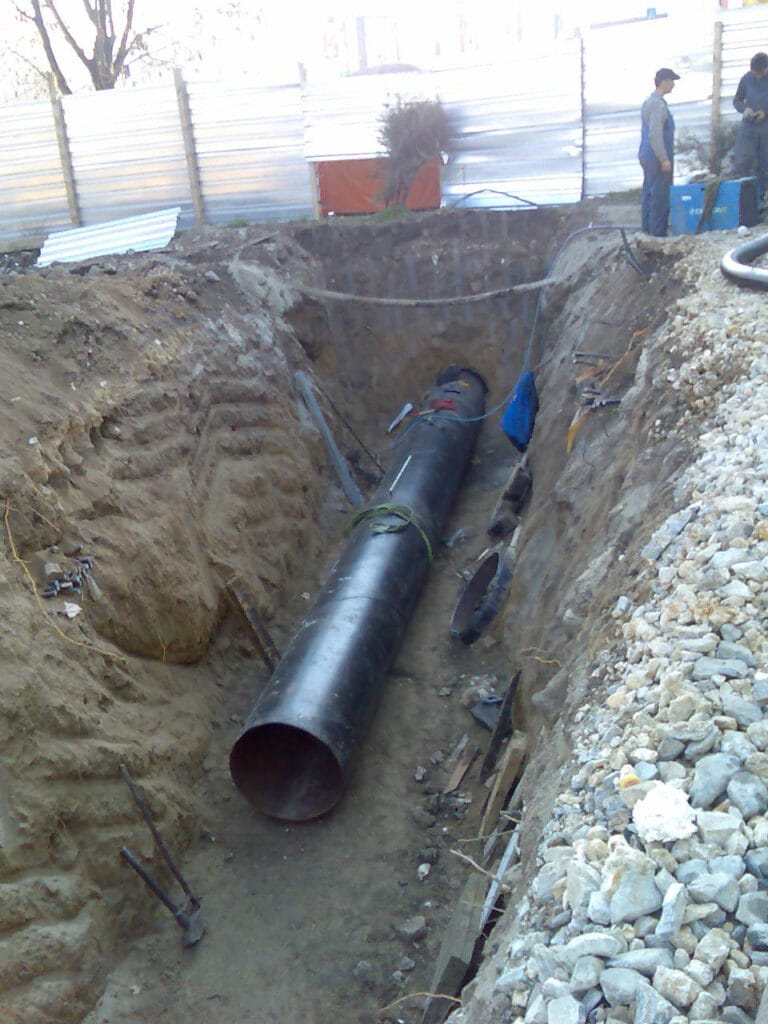

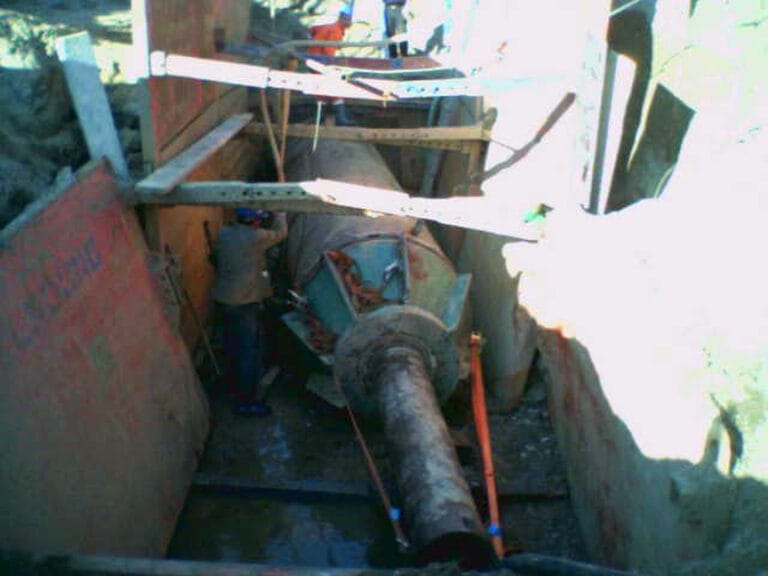

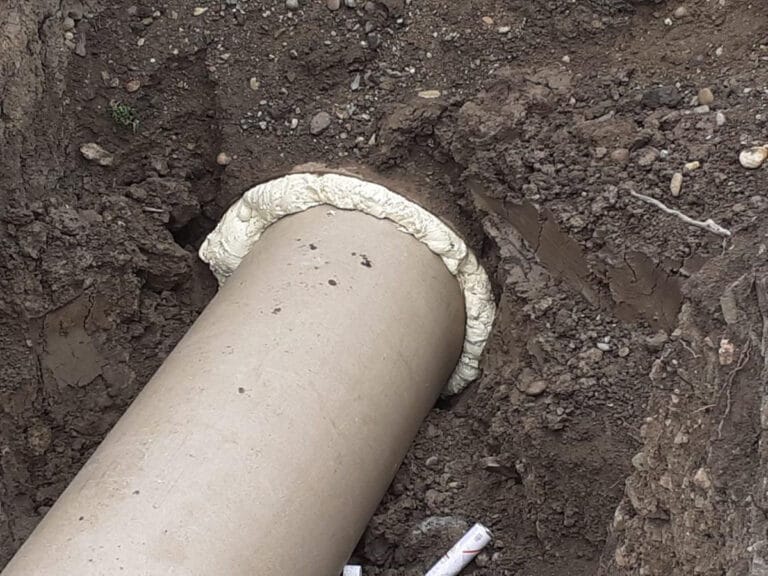

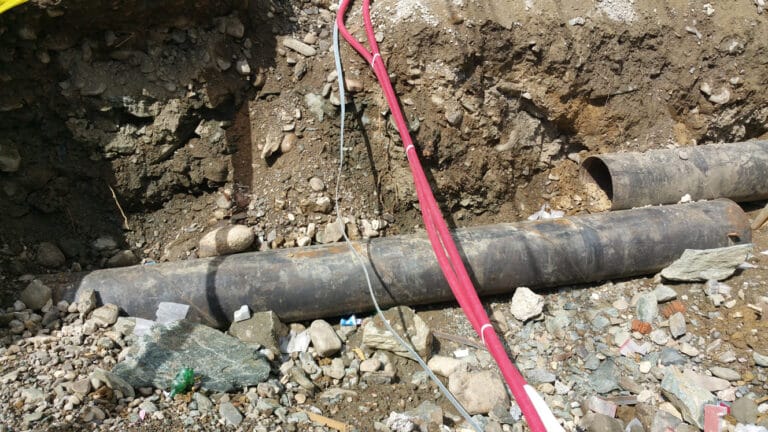

Descoperă mai jos o parte din albumul nostru cu lucrări anterioare, echipamente utilizate și locații ale șantierelor în vederea realizării de subtraversări pentru clienții noștri folosind metoda de foraj orizontal nedirijat.
