Foraj Orizontal Dirijat Fără Săpătură
La XCD HDD oferim servicii profesionale de foraj orizontal dirijat (HDD), o tehnologie trenchless modernă care permite instalarea subterană de conducte, cabluri sau țevi fără a fi nevoie de săpături deschise. Acest procedeu este soluția ideală pentru lucrări de infrastructură efectuate în zone dificile sau sensibile, cum ar fi subtraversările de drumuri, căi ferate, canale sau spații urbane aglomerate.
Ce este un foraj orizontal dirijat?
Tehnologia de Foraj Orizontal Dirijat Fără Săpătură reprezintă un sistem de foraj rotativ hidrodinamic, dirijat și axat pe trei principii tehnologice de bază:
- Utilizarea unei sape de foraj având forma unui sfredel cu daltă în lance.
- Avansarea pe orizontală în sistem rotativ și prin mărunțirea solului pe bază de injecții sub presiune înaltă a unui jet cu fluid special de foraj, pe bază de argilă bentonitică (datorită proprietăților tixotropice ale acestui tip de argilă, noroiul de foraj îndeplinește și rolurile de stabilizator al găurii de foraj și agent de ungere).
- Pilotarea dirijată de la suprafață a tijelor și dispozitivului de forare, prin teleghidaj, cu ajutorul unui emițător de unde electromagnetice plasat în interiorul sapei, care transmite în permanență parametrii, precum și adâncimea la care se află sapa, înclinarea sapei în % și orientarea vârfului sapei în sistem orar. Aceste informații sunt primite la suprafața terenului de un receptor-emițător portabil (Digitrak), care le afișează în orice moment și le pune la dispoziția persoanei care dirijează execuția forajului pilot. Instantaneu, datele sunt retransmise unui receptor fix instalat pe echipamentul de foraj, unde apar pe ecranele citite de operatorul echipamentului. Pe lângă datele de mai sus, sonda din interiorul sapei mai transmite informații cu privire la temperatura mediului în care se află și gradul de încarcare a bateriilor care o alimentează. Pe baza datelor primite, navigatorul (persoana care dirijează execuția forajului pilot) transmite în permanență operatorului instrucțiuni de orientare și înaintare a sapei, permițând astfel respectarea traseului proiectat, evitând contactul cu rețelele subterane cunoscute și ieșind la suprafață în punctul prestabilit, precizia fiind de ±5-20 cm.
Avantajele subtraversărilor prin foraj orizontal dirijat
- Precizia lucrărilor prin urmărirea de la suprafață a întregului proces.
- Nu produce disconfort în traficul feroviar sau rutier și nu periclitează siguranța circulației.
- Eliminarea săpăturilor deschise.
- Timp de execuție redus și productivitate ridicată.
- Reducerea impactului asupra mediului și infrastructurii existente.
- Posibilitatea de a fora sub drumuri, căi ferate, râuri sau zone construite.
- Costuri totale optimizate pentru lucrări medii și mari.
Acest tip de foraj fără săpătură este o metodă de instalare subterană non-invazivă, ce implică trei etape principale: realizarea unui foraj pilot ghidat, lărgirea traseului cu scule de reamplificare și tragerea conductei finale. Utilajele specializate permit controlul precis al traiectoriei forajului, evitând obstacolele naturale sau artificiale din sol.
Domenii de aplicare
Această metodă este ideală pentru:
- subtraversări drumuri naționale, județene sau comunale,
- linii de cale ferată,
- zone urbane, parcuri sau spații protejate,
- instalarea de țevi PEHD pentru apă, gaz, canalizare sau fibră optică.
Etapele procesului de foraj orizontal dirijat
- Execuția gropilor de poziție – pentru realizarea subtraversării vor fi executate gropi de poziție (groapă de lansare și groapă de capăt).
- Forajul pilot – un cap de foraj este ghidat electronic prin sol, pe traseul dorit.
- Lărgirea traseului (forajul de lărgire) – se folosesc capete de reamplificare pentru a obține diametrul necesar.
- Tragerea conductei – conducta este trasă în forajul creat, cu ajutorul utilajului HDD.
Execuția gropilor de poziție
Scopul gropilor de poziție este:
- colectarea fluidului de foraj în vederea reciclării pe parcursul întregului proces tehnologic prin folosirea echipamentelor specializate pentru reciclare;
- spațiu de cuplare și decuplare a prăjinilor de foraj;
- utilizarea ulterioară a gropilor de poziționare în vederea lansării conductei.
Sprijinirea gropilor de poziționare se va face concomitent cu săpătura, cu dulapi de lemn sau metalici așezați orizontal.

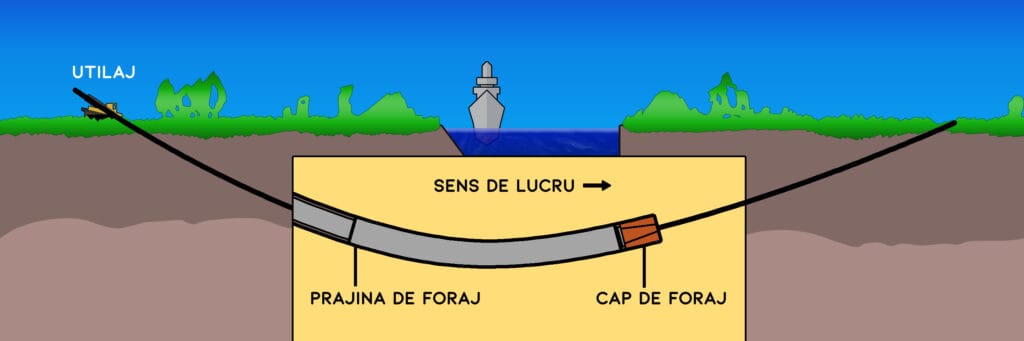

Forajul pilot
Etapa inițială, a forajului pilot cuprinde forarea terenului la diametrul descris de sapă de forare la înaintare, presarea laterală a materialului desprins și fixarea acestuia în pereți, gaura de foraj rămânând în permanență plină cu noroiul de foraj injectat.
Obstacolele întâlnite în calea forării, sunt identificate și evitate de la suprafață, prin măsurarea undelor electromagnetice, emise de capul de forare și schimbarea traiectoriei pe o anumită rază de curbură.
Curățarea tunelului este realizată prin intermediul fluidului de foraj (amestec ecologic de apă și argilă solubilă în apă). Deasemenea fluidul de foraj prin caracteristicile lui ajută la susținerea tunelului.

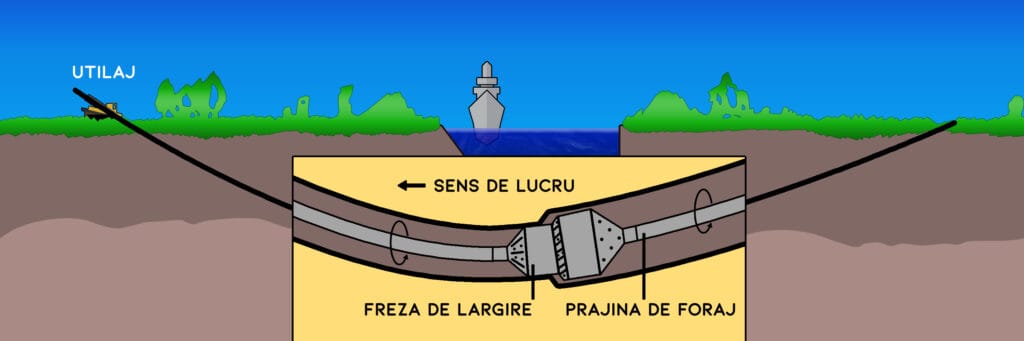

Forajul de lărgire
Forajului de lărgire, cuprinde demontarea sapei de foraj la extremitatea îndepartată a forajului, înlocuirea cu un cap lărgitor de diametru superior sapei cu cca. 30% și retragerea la punctul inițial de plecare (unde se află echipamentul de foraj) a tijelor de forare împreună cu lărgitorul. Odată cu retragerea coloanei de prăjini împreună cu lărgitorul, coloana se completează în urmă cu prăjini de foraj, astfel încât, deși lărgitorul se apropie în permanență de echipamentul de foraj, lungimea întregii coloane rămâne constantă, extremitatea opusă echipamentului fiind mereu la suprafață.
Această operațiune se repetă consecutiv, cu diametre din ce în ce mai mari, pâna se ajunge la diametrul necesar pentru pozarea țevii.
Conform tehnologiei forajului orizontal dirijat, acest diametru trebuie să fie cu cca. 30% – 50% mai mare decât diametrul țevii care se pozează.

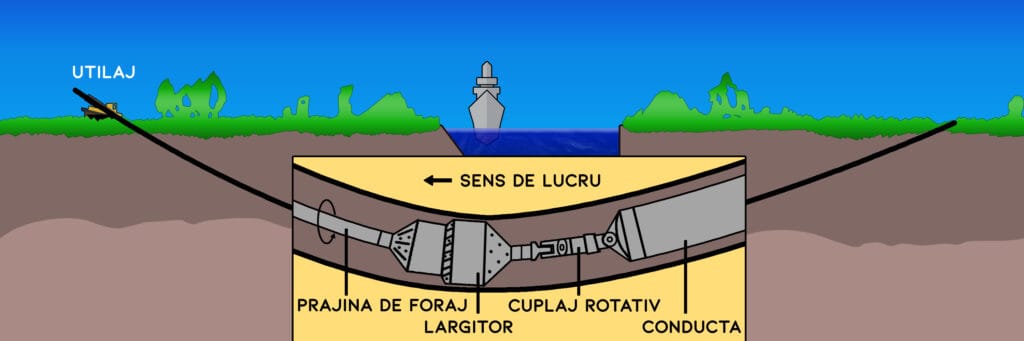

Tragerea conductei
Pozarea conductei în subteran, cuprinde executarea unei ultime lărgiri cu lărgitorul final la care se atașează un dispozitiv de prindere a țevii ce urmează a fi pozată în teren. Întreg ansamblul format din: prăjini, capul lărgitor, capul de prindere a țevii și țeava este tras prin deschiderea executată în capul primelor două etape, către echipamentul de foraj. Când întreg ansamblul este scos la suprafață, la amplasamentul echipamentului, dispozitivele de lărgire și prindere sunt detașate de țeavă, aceasta rămânând în subteran, în acest fel atingându-se scopul întregii operații. A 2-a lărgire executată la tragere are rolul de a împinge în pereții găurii de foraj materialul săpat și de a-l compacta, astfel ca, datorită acestei operații și a fluidului de foraj cu rol de stabilizare și lubrefiere, pereții tunelului nu se prăbușesc și forajul își păstrează diametrul o perioadă relativ lungă de timp (de ordinul a câteva zile), suficientă pentru a permite tragerea țevii fără pericol.
După pozarea țevii, în decurs de câteva zile, prin drenarea treptată a apei din compoziția noroiului de foraj, materialul excavat în timpul forajului și pereții găurii vor tinde să ocupe întregul spațiu rămas, astfel încât, în final, țeava pozată va fi în contact direct cu pământul pe întreaga suprafață.
Lungimea și diametrul maxim al conductelor pozate prin foraj orizontal dirijat prin tragere este condiționată de caracteristicile tehnologice ale fiecărui utilaj de foraj orizontal dirijat.
Întregul proces de execuție a lucrării va cuprinde:
- radiodetecție în verificarea planurilor de situație puse la dispoziție de beneficiarul lucrării și/sau efectuarea investigațiilor de teren cu ajutorul echipamentului georadar, pentru depistarea obstacolelor existente;
- prelucrarea informațiilor obținute;
- alegerea traseului forajului, impus de obstacolele depistate și de materialul țevii și aprobarea lui de către proiectant;
- execuția forajului propriu-zis, conform etapelor tehnologice descrise și pozarea țevii;
- controlul adâncimii pozării conductei se face fie cu ajutorul aparatului de detecție sau prin măsurători directe în gropile intermediare întocmindu-se procese verbale între constructor și beneficiar (diriginte);
- recepția lucrării.
De ce să alegi XCD HDD?
- Experiență vastă în lucrări HDD / foraj orizontal dirijat
- Utilaje moderne și sisteme de ghidare avansate
- Execuție rapidă, curată și sigură
- Respectarea standardelor europene de calitate și protecție a mediului
Executăm lucrări de foraj fără săpătură deschisă prin tehnologia HDD, potrivite pentru infrastructură urbană, proiecte industriale și zone sensibile din punct de vedere ecologic. Soluțiile noastre sunt ideale pentru pozarea de țevi PEHD, rețele de apă, canalizare, gaze naturale și fibră optică, fără a afecta mediul sau structura solului.
Performanța utilajelor şi a echipamentelor utilizate, calificarea personalului precum şi experiența acumulată în timp, recomandă activitatea societății noastre, în conformitate cu standardul de calitate și a altor reglementări interne, drept una de un înalt nivel calitativ, la nivelul impus de legislație, proiecte, caiete de sarcini, standarde, normative și de contractele încheiate sau de oricare alte convenții legate de execuția lucrărilor.
Concentrează-te pe calitate, nu pe săpături!
Tehnologia HDD (foraj orizontal dirijat) permite instalarea infrastructurii subterane fără distrugerea peisajului urban sau natural. Este soluția ideală pentru proiecte sustenabile, moderne și eficiente.
Album

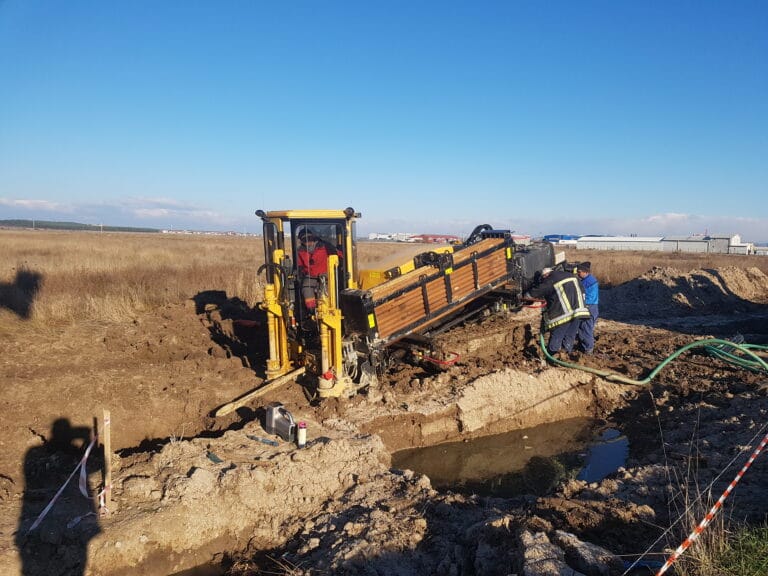

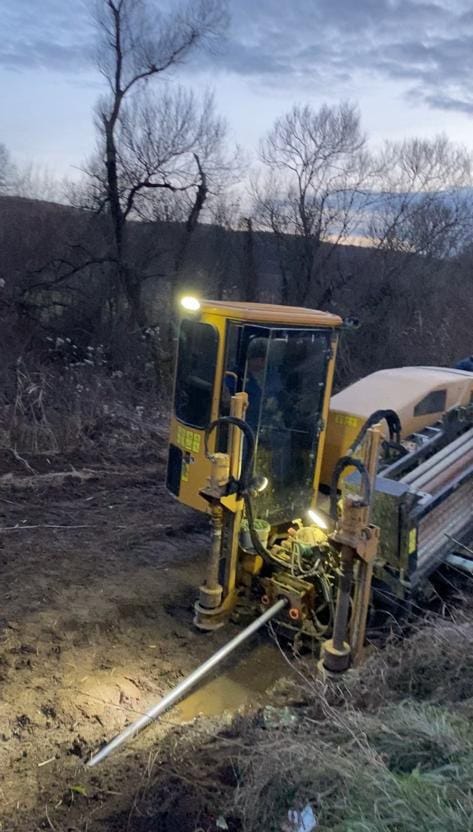

Descoperă mai jos o parte din albumul nostru cu lucrări anterioare, echipamente utilizate și locații ale șantierelor în vederea realizării de subtraversări pentru clienții noștri folosind metoda de foraj orizontal dirijat.
Întrebări frecvente
Ce este forajul orizontal dirijat (HDD)?
Forajul orizontal dirijat (HDD) este o tehnologie trenchless modernă care permite instalarea subterană de conducte, cabluri sau țevi fără a fi nevoie de săpături deschise. Acest procedeu este soluția ideală pentru lucrări de infrastructură efectuate în zone dificile sau sensibile, cum ar fi subtraversările de drumuri, căi ferate, canale sau spații urbane aglomerate.
Care sunt avantajele forajului orizontal dirijat?
Avantajele includ:
- Precizie ridicată prin monitorizarea întregului proces de la suprafață.
- Eliminarea săpăturilor deschise, reducând disconfortul în traficul rutier și feroviar.
- Timp de execuție redus și productivitate crescută.
- Impact minim asupra mediului și infrastructurii existente.
- Posibilitatea de a fora sub diverse obstacole, cum ar fi drumuri, căi ferate sau râuri.
- Costuri totale optimizate pentru lucrări medii și mari.
În ce domenii se aplică această tehnologie?
Tehnologia HDD este ideală pentru:
- Subtraversări ale drumurilor naționale, județene sau comunale.
- Linii de cale ferată.
- Zone urbane, parcuri sau spații protejate.
- Instalarea de țevi PEHD pentru apă, gaz, canalizare sau fibră optică.
Care sunt etapele procesului de foraj orizontal dirijat?
Etapele principale sunt:
- Execuția gropilor de poziție (lansare și capăt).
- Forajul pilot – ghidarea capului de foraj pe traseul dorit.
- Lărgirea traseului – utilizarea capetelor de reamplificare pentru a obține diametrul necesar.
- Tragerea conductei – introducerea conductei în forajul creat.
Ce echipamente utilizează XCD HDD pentru forajul orizontal dirijat?
XCD HDD utilizează utilaje moderne de foraj HDD, echipate cu sisteme de ghidare electronică și monitorizare în timp real, asigurând precizie și eficiență în execuția lucrărilor.
